Нория (ковшовый элеватор)

Ковшовые элеваторы переносят гранулы удобрения, пудру и другие рассыпчатые грузы с нижних уровней не верхние. Они состоят из ряда ковшей, закрепленных на тяговом органе, который представляет собой ленту или цепь. Ковши перемещаются по шкивам или звездочкам внутри закрытого кожуха. Каждый ковш захватывает материал при прохождении загрузочного окна, транспортирует его вверх и выгружает через разгрузочный патрубок, расположенный в верхней части элеватора.

Запросить расчет стоимости

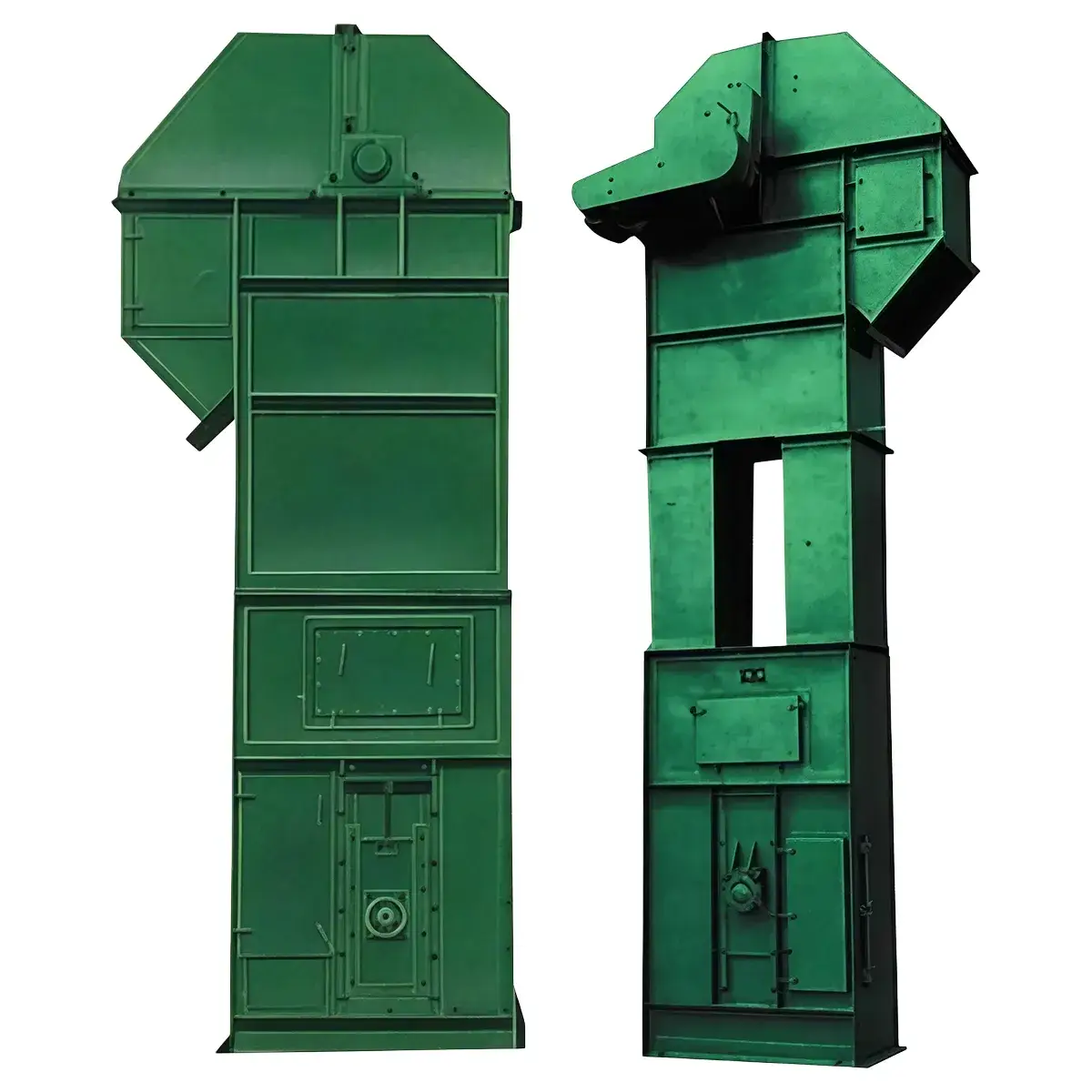

Ковшовые элеваторы TH

Ковшовые элеваторы TH используются для поднятия абразивных пудр, гранул и небольшие части сыпучих грузов, в том числе комплексные удобрения, зерно, уголь, цемент и дробленная руда. Они могут достигать 40 метров в высоту подъема. Ковши закреплены на кованных круглозвенных цепях и перемещаются внутри кожуха. Загрузка материала осуществляется в нижней части путем зачерпывания ковшами. Разгрузка, центробежная или комбинированная, происходит в верхней части элеватора. Оборудование рассчитано на транспортировку материалов с температурой до 250°C.

Запрос от
Технические характеристики
Модель TH160 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250
Тип ковша ZH SH ZH SH ZH SH ZH SH ZH SH ZH SH ZH SH ZH SH ZH SH
Производительность по насыпному материалу (м³/ч) 19 30 30 48 35 59 58 94 73 118 114 185 150 240 240 360 360 540
Ковш Вместимость ковша(л) 1,2 1,9 3 4,8 3,75 6 5,9 9,5 9,3 15 14,6 23,6 24 38 38 60 60 95
Шаг установки ковшей (мм) 350 450 512 688 920 920 1001
Цепь Разрушающая нагрузка одного звена (кН) Ø12x45 Ø18x64 Ø22x86 Ø26x92 Ø26x92 Ø28x92
≥170 ≥320 ≥480 ≥570 ≥570 ≥660
Скорость тягового органа(м/с) 1,2 1,2 1,4 1,5 1,6 1,6 1,6
Частота вращения приводной звездочки (об/мин) 62,5 46,8 42,5 37,6 35,8 31,8 30,5 24,4 28
Максимальный размер части транспортируемого материала (мм) 20 25 35 40 50 60 75 85 100
Ковшовые элеваторы TDG-серии
Ковшовые элеваторы TDG-серии

Данные ковшовые элеваторы могут поднимать большие объемы груза разного вида на значительную высоту, при этом поддерживая бесперебойную работу линии. Глубокие ковши подходят для поднятия сухих и рассыпчатых пудр, гранул и подобных грузов, включая удобрения, зерно и другие.

Запрос от
Преимущества
  • В конструкции ленты элеватора применен стальной кордовый сердечник. Такое решение придает ленте высокую прочность и гибкость, что гарантирует стабильную работу в течении длительного времени.
  • Герметичные головка, башмак и секции кожуха предотвращают вылет удобрений и пыли за пределы элеватора, исключая попадание в окружающую среду.
  • Приводной узел оснащен редуктором с вертикальным валом. В качестве соединительной муфты применяется пальцевая либо гидромуфта. Добавлена система, которая исключает обратное движение при остановке привода и защищает электродвигатель, редуктор и тяговый орган от ударных нагрузок.
  • Натяжное устройство с противовесом, расположенное в нижней части элеватора, автоматически поддерживает требуемое натяжение ленты в процессе эксплуатации.
  • По вашему усмотрению могут быть установлены датчики уровня и скорости, передающие эксплуатационные данные в центральную диспетчерскую. Контроль работы элеватора осуществляется персоналом с рабочего места оператора оборудования.
Технические характеристики
Модель TDG160 TDG200 TDG250 TDG315 TDG400 TDG500 TDG630 TDG800 TDG1000 TDG1250 TDG1600
Тип ковша sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh
Производительность по насыпному материалу (м³/ч) 32 24 45 31 72 51 101 74 158 118 220 167 348 253 492 361 788 571 1122 816 1541 1112
Ковш Вместимость ковша (л) 2,6 1,9 4,1 2,9 6,5 4,6 10 7,4 16 12 25 19 40 29 64 47 102 74 161 117 255 184
Шаг установки ковшей (мм) 260 300 325 360 420 460 520 580 650 720 820
Масса погонного метра тягового органа с ковшами (кг/м) 22 21,5 33 33,2 42,2 62,3 78,53 106 145 155,5 223
Рабочая скорость тягового органа (м/с) 1,2 1,2 1,34 1,34 1,5 1,5 1,68 1,68 1,86 1,86 1,86
Макс. высота подъема (м) 80 80 80 80 80 80 80 80 80 80 80
